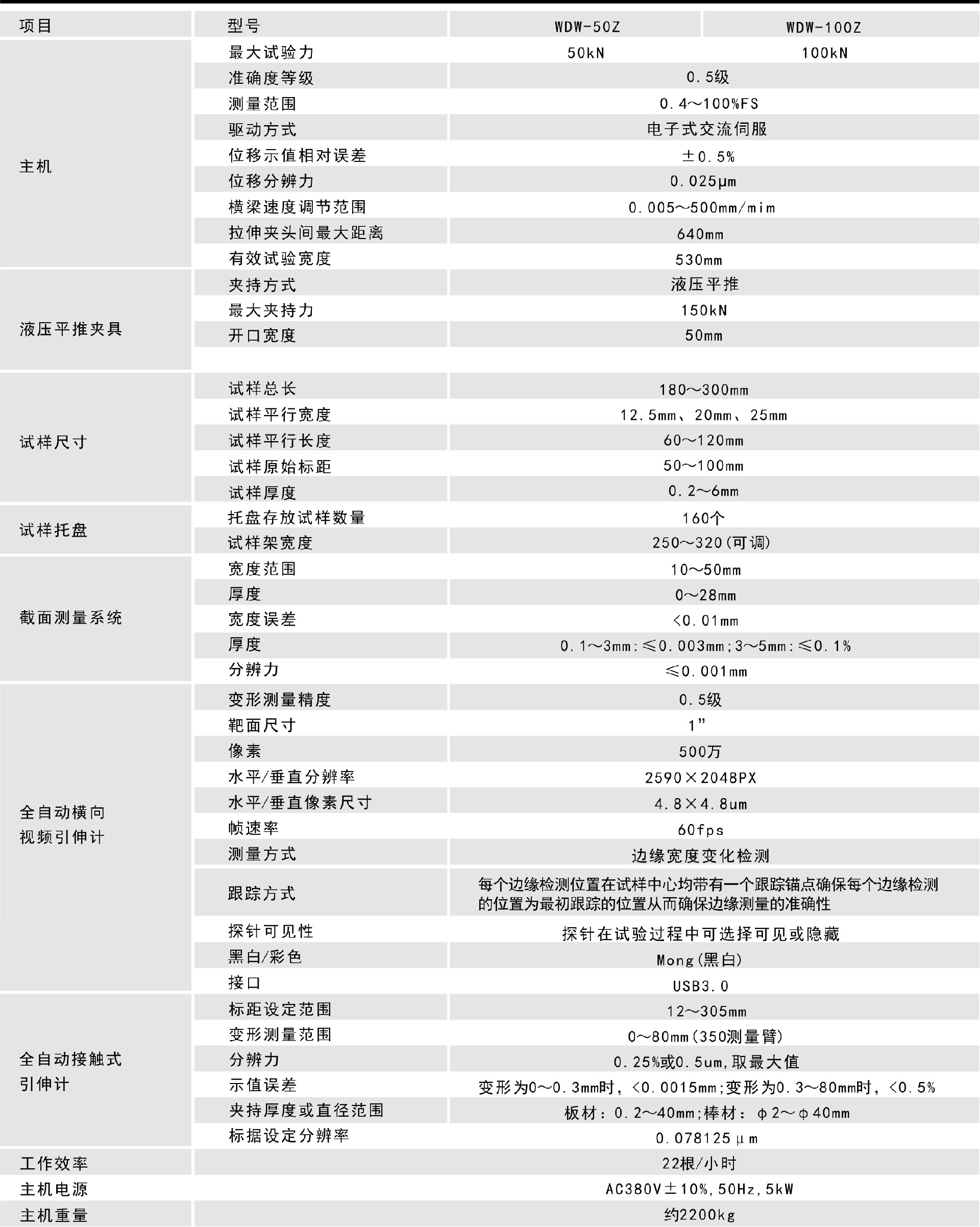

主机

最大试验力

50kN

100kN

精度品级

0.5级

丈量规模

0.4～100%FS

驱动方法

电子式交流伺服

位移示值相对误差

±0.5%

位移区分力

0.025μm

横梁速率调理规模

0.005～500mm/min

拉伸夹头间最大距离

640mm

有用试验宽度

530mm

液压平推夹具

夹持方法

液压平推

最大夹持力

150kN

启齿宽度

50mm

试样尺寸

试样总长

180～300mm

试样平行宽度

12.5mm、20mm、25mm

试样平行长度

60～120mm

试样原始标距

50～100mm

试样厚度

0.2～6mm

试样托盘

托盘存放试样数目

160个

试样架宽度

250～320（可调）

截面丈量系统

宽度规模

10～50mm

厚度

0～28mm

宽度误差

<0.01mm

厚度

0.1～3mm：≤0.003mm；；；；；3～5mm：≤0.1%

区分力

≤0.001mm

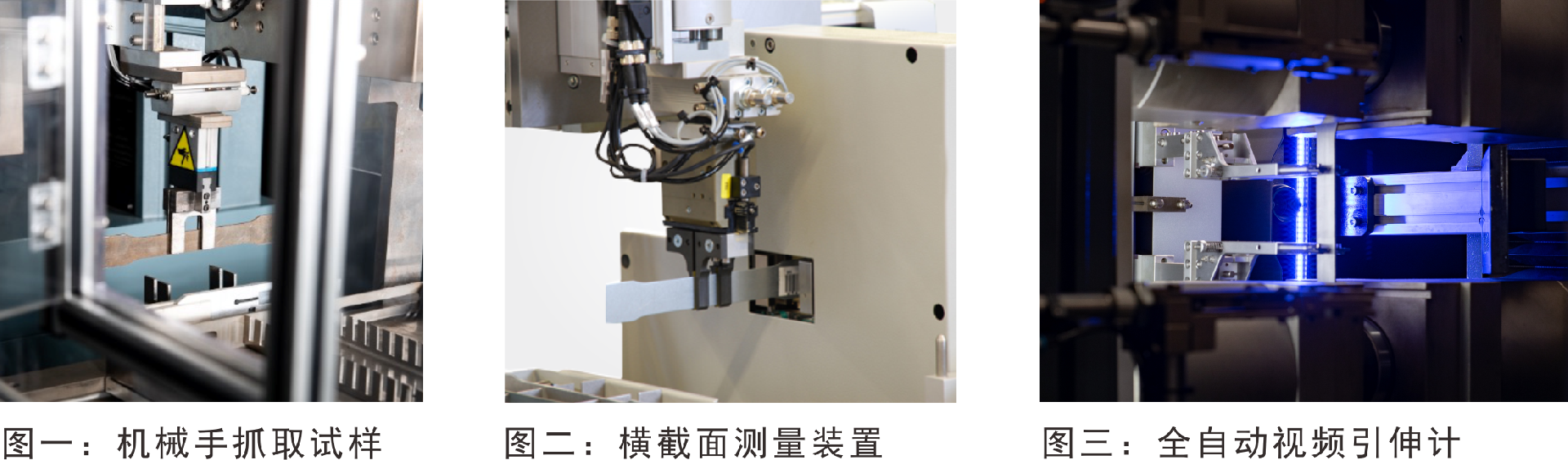

全自动横向视频引伸计

变形丈量精度

0.5级

靶面尺寸

1”

像素

500万

水平/笔直区分率

2590×2048px

水平/笔直像素尺寸

4.8×4.8μm

帧速率

60fps

丈量范式

边沿宽度转变检测

跟踪方法

每个边沿检测位置在试样中心均带有一个跟踪锚点确保每个边沿检测的位置为最初跟踪的位置从而确保边沿丈量的准确性

探针可见性

探针在试验历程中可选择可见或隐藏

是非/彩色

Mong（是非）

接口

USB3.0

全自动接触式引伸计

标距设定规模

12～305mm

变形丈量规模

0～80mm（350丈量臂）

区分力

0.25%或0.5μm，，，取最大值

示值误差

变形为0～0.3mm时，，，<0.0015mm；；；；；变形为0.3～80mm时，，，<0.5%

夹持厚度或直径规模

板材：0.2～40mm；；；；；棒材：Φ2～Φ40mm

标距设定区分率

0.078125μm

事情效率

22根/时

主机电源

AC380V±10%，，，50HZ，，，5kw

主机重量

约2200kg
