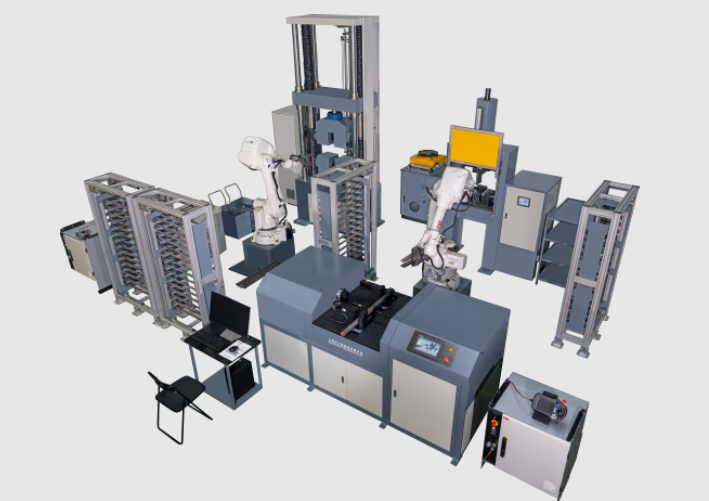

名称：1000kN机械人控制电子万能拉伸及弯曲全自动试验机系统
性能特点：
随着中国制造的产能增添，，，，，对种种质料的检测需求越来越大，，，，，机械人控制全自动试验机系统，，，，，解决了大批量试验的现实需求，，，，，只需将试样放入试样架，，，，，其余均由全自动试验系统完成，，，，，降低人工本钱，，，，，提高了测试效率。。。。。 ；；；等丝刂频缱永旒巴淝远匝榛低秤晌⒒刂频缱永焓匝榛骰，，，，，液压平推夹具、称重测长系统、自动钳口除尘(整理氧化皮)、全自动引伸计、二台机械人互动控制系统、试样接纳系统、清静联动防护系统、电脑及软件等组成，，，，，能实现自动称重测长、自动拉伸试验、自动弯曲试验，，，，，以及自动处置惩罚数据并上传到上位机的无人化全自动式验历程。。。。。
手艺参数：
项目 | 型号 | WDW-600Z | WDW-1000Z | WDW-2000Z |
主机 | 最大试验力 | 600kN | 1000kN | 2000kN |
精度品级 | 0.5级 | |||
丈量规模 | 0.4%～100%FS | |||
驱动方法 | 电子式交流伺服 | |||
位移示值相对误差 | ±0.5% | |||
位移区分力 | ≤0.001mm | |||
横梁速率调理规模 | 0.001～200mm/min | |||
拉伸夹头间最大距离 | 730mm | 1100mm | 1250mm | |
有用实验宽度 | 685mm | 940mm | 1100mm | |
液压夹具 | 夹持方法 | 液压平推 | 液压平推 | 液压平推 |
最大测试负荷 | 600kN | 1000kN | 2000kN | |
最大夹持力 | 900kN | 1500kN | 3000kN | |
试样夹持规模 | 2～40mm | 2～60mm | 2～60mm | |
试样尺寸 | 试样总长 | 400～750mm | ||
试样平行宽度 | 12.5mm、20mm、25mm | |||
试样平行长度 | 60～120mm | |||
试样原始标距 | 50～100mm | |||
试样数目 | 5行12列，，，，，合计60根 | |||

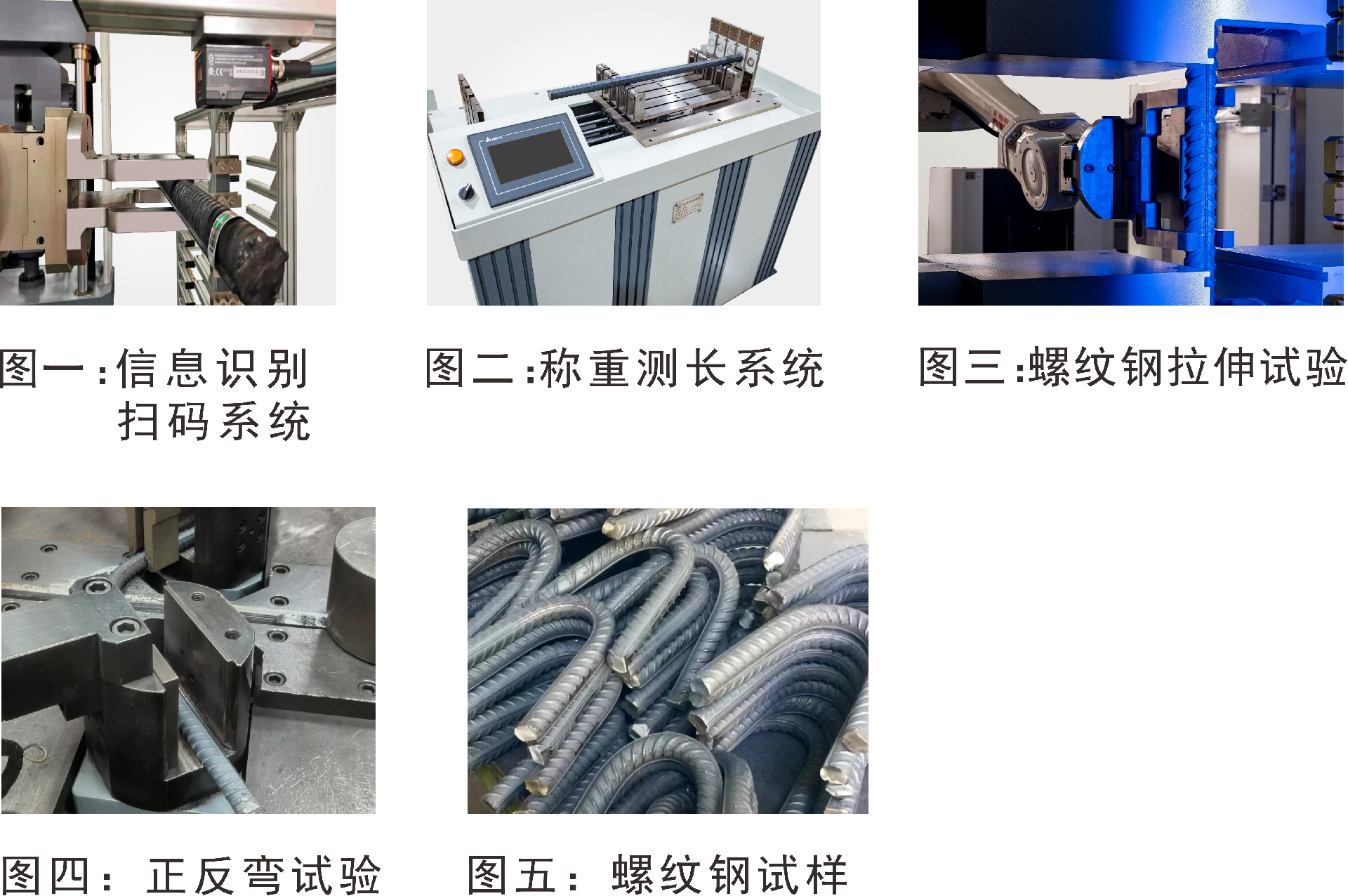

称重测长系统 | 丈量规模 | Φ3mm～50mm | ||
称重规模 | 0.1～50kg | |||
试样长度 | 400mm～800mm（可按要求扩展） | |||
丈量数目 | 1根/5根（5根钢筋拉伸试样重量及长度划分显示） | |||
全自动视频引伸计 | 精度 | 0.5级 | ||
区分率 | 优于0.4μm | |||
感光芯片像素 | ≥100万 | |||
默认功效 | 单点位移，，，，，弯曲绕度 | |||
光源 | 双侧短波光源 | |||
通导 | USB3.0 | |||
全自动接触式引伸计 | 标距设定规模 | 10～205mm | ||
标距误差 | <0.5%或0.1mm,取大值 | |||
变形量 | 105mm | |||
应变丈量规模 | 105mm | |||
试样夹持规模 | 60mm | |||
一连弯曲试验系统 | 笔直油缸最大试验力 | 300kN | 500kN | 1000kN |
水平油缸最大试验力 | 300kN | |||
主机结构 | 三缸框架结构形式 | |||
驱动方法 | 液压驱动 | |||
负荷过载保 ；；； | 150%（无机械损伤） | |||
笔直油缸最大行程（mm） | 320 | |||
水平油缸最大行程（mm） | 160 | |||
正反弯曲试验系统 | 最大弯曲力 | 300kN | 500kN | 1000kN |
试样直径规模 | Φ6～50mm | |||
正反弯曲角度 | 90°/20° | |||
驱动方法 | 液压驱动 | |||
负荷过载保 ；；； | 150%（无机械损伤） | |||
正向弯曲油缸最大行程 | 400mm | |||
反向弯曲油缸最大行程 | 200mm | |||
